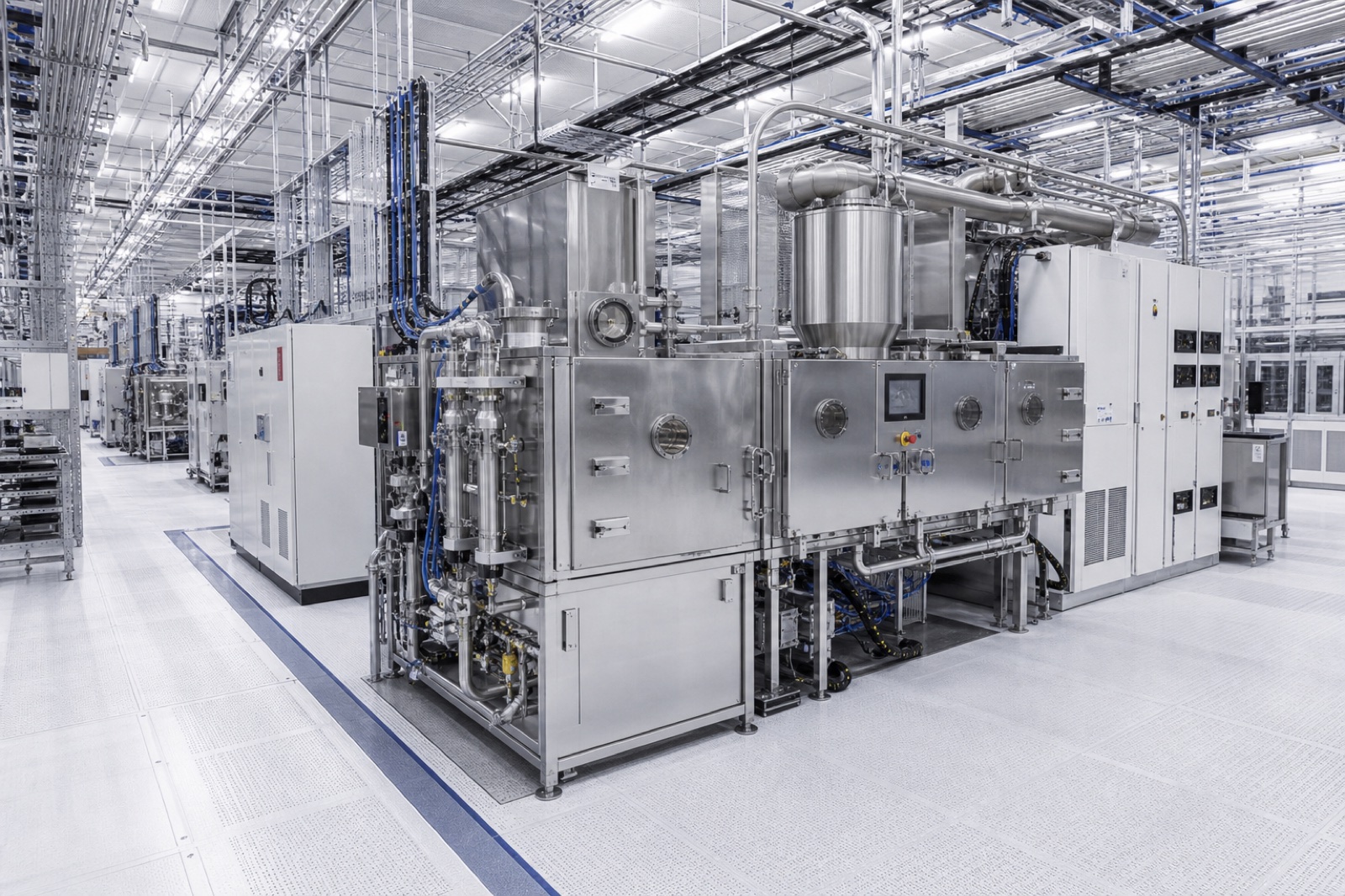

01반도체 공장
산·알칼리 배기와 공정 설비 연결
/
100% PTFE FLEXIBLE HOOK-UP DUCT
가혹한 환경에서도흔들림 없는 연결
FluoFlex는 반도체 클린룸부터 화학 공정까지, 부식과 극한 온도에 대응하는 고내구성 PTFE 플렉시블 덕트입니다.
01-254°C ~ 316°C
026:1 압축 비율
03100% PTFE
04SUS 304
APPLICATIONS
정밀한 환경을 위한 유연한 솔루션
내화학성, 비다공성, 유연성이 요구되는 산업 현장에 안정적인 연결을 제공합니다.
01

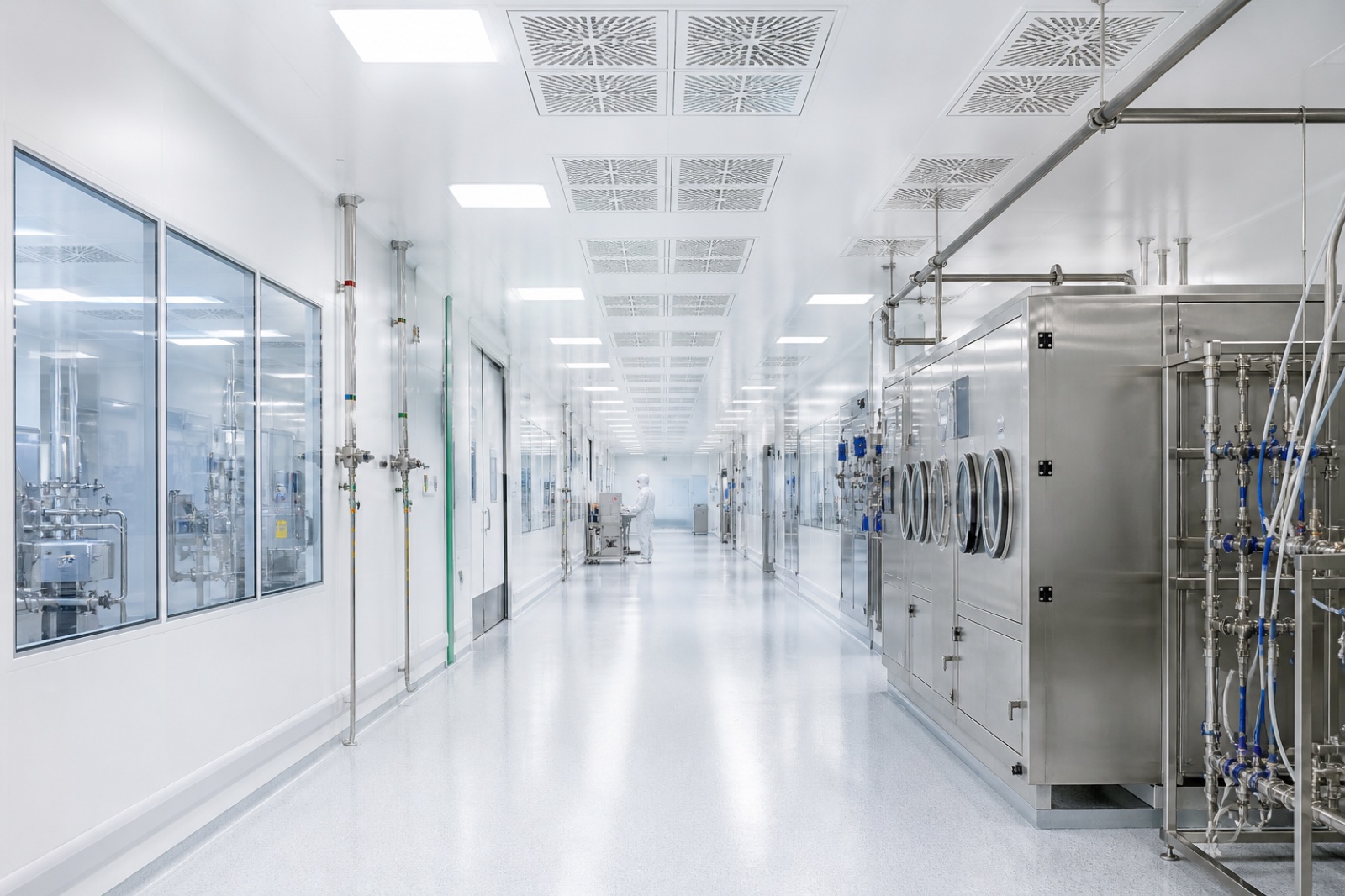

02클린룸
오염을 줄이고 세척이 용이한 구조

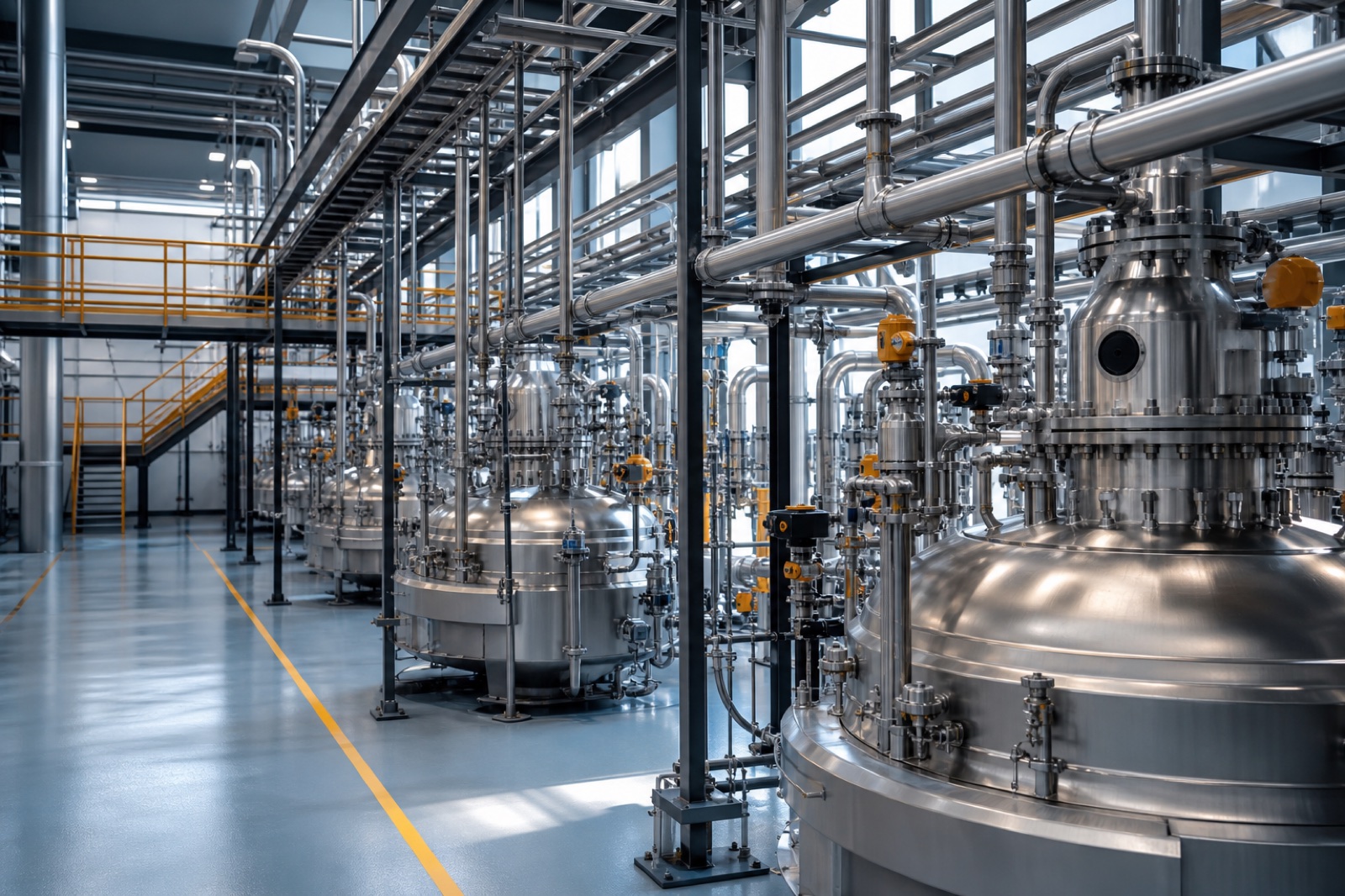

03화학 공장
유·무기 화학물질 및 용제 대응

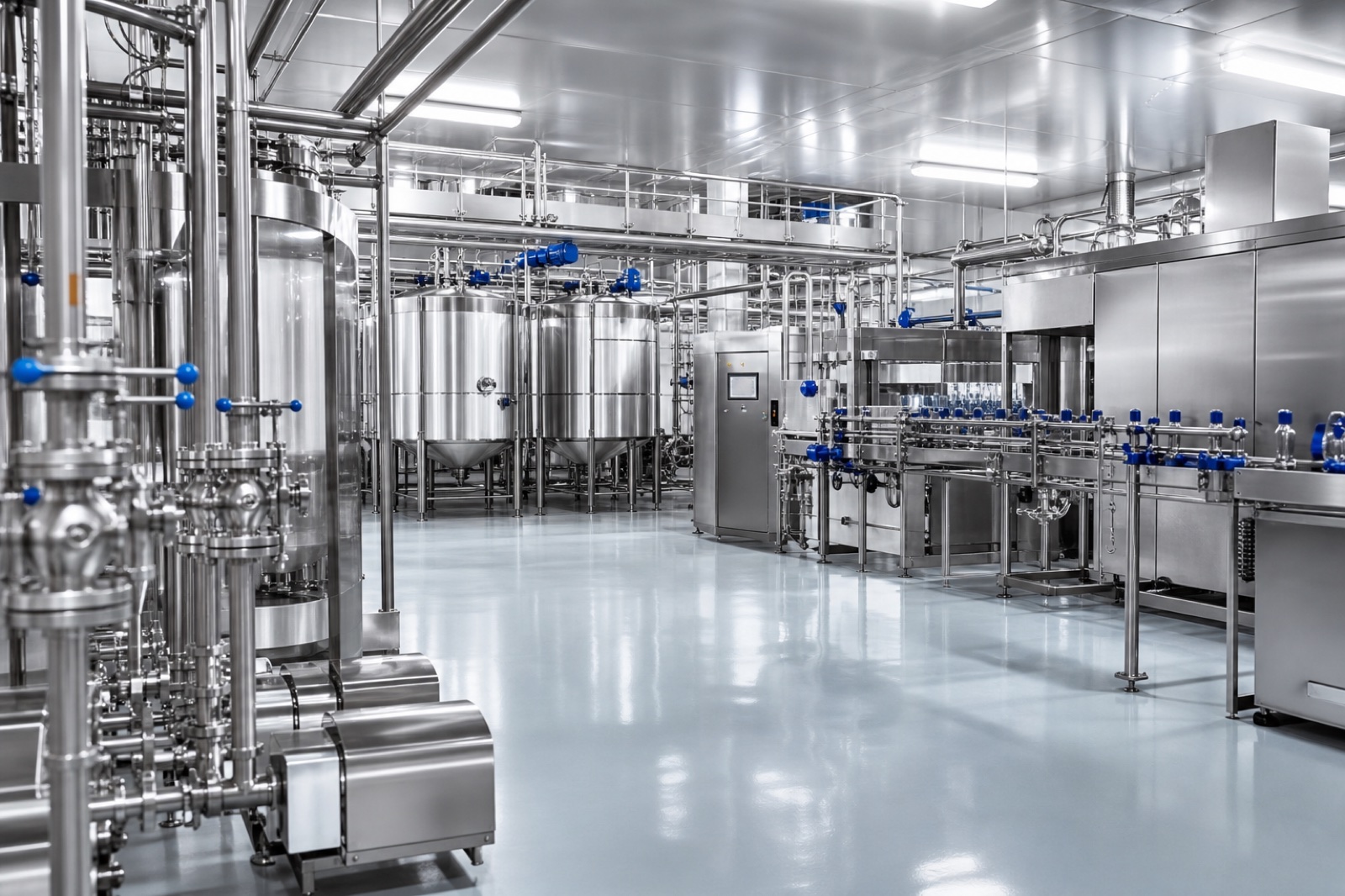

04식품 공정
식품 접촉 기준을 고려한 PTFE 소재

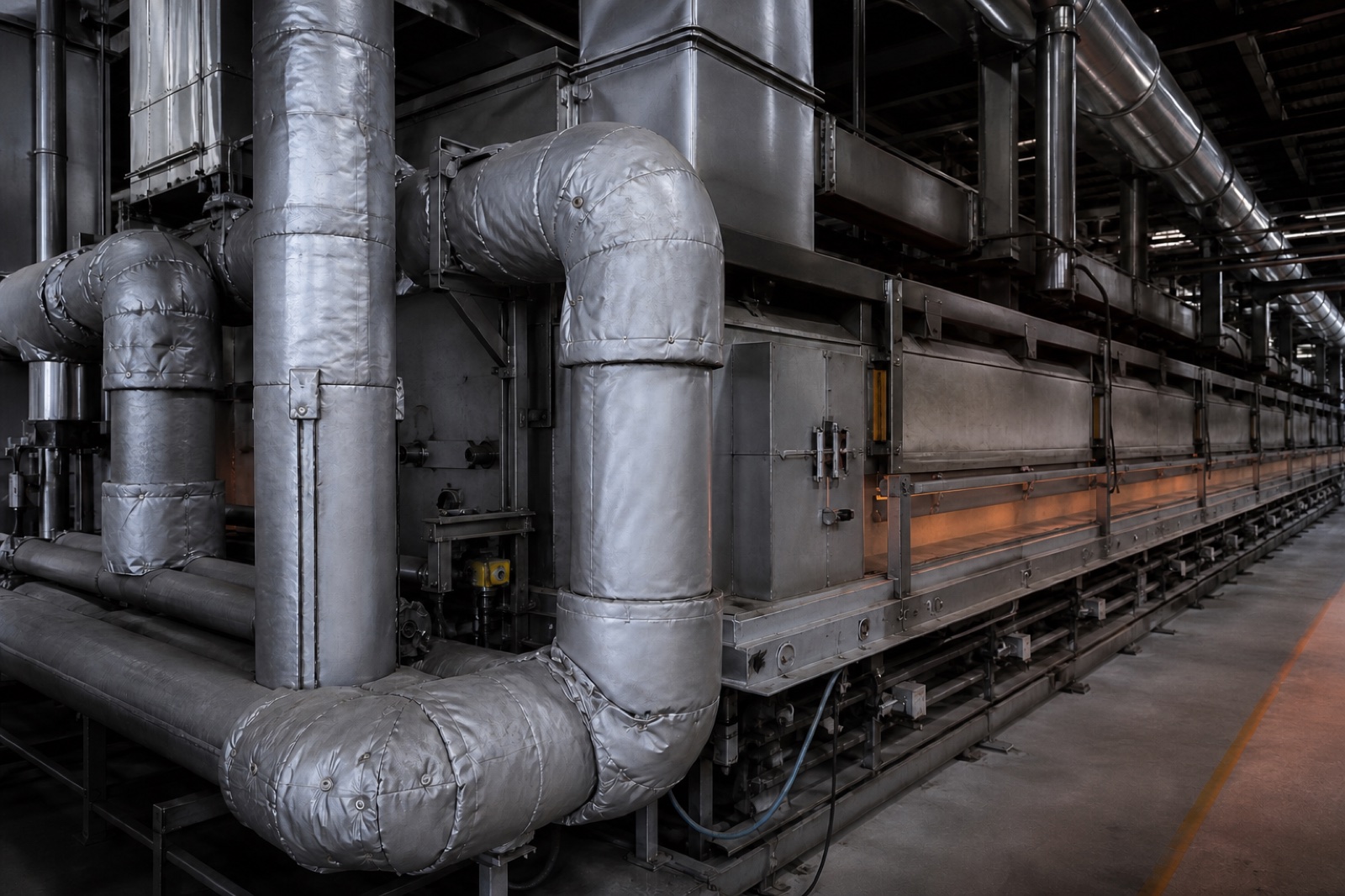

05고온 구간
극저온부터 고온까지 폭넓은 사용 범위

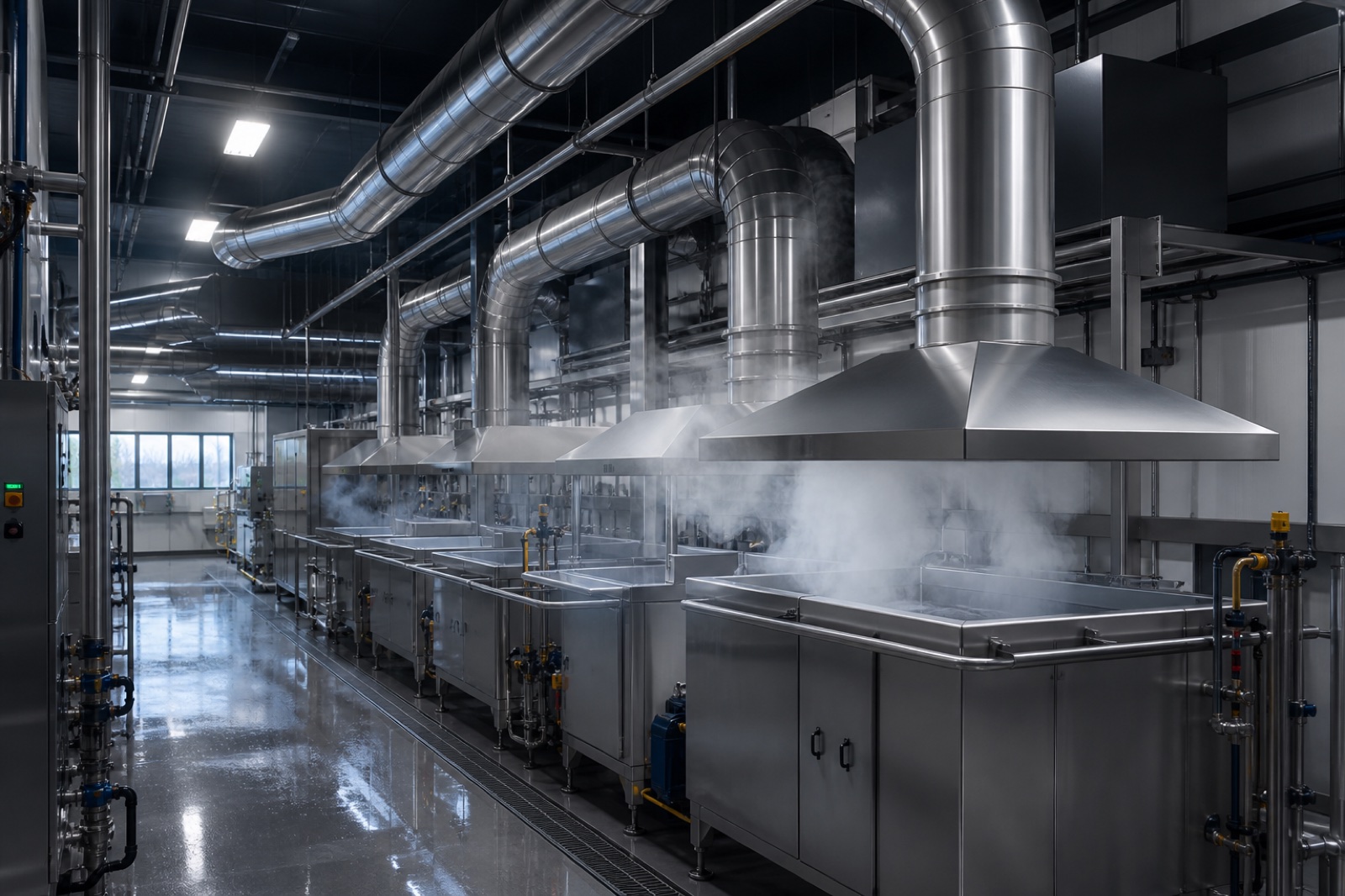

06증기·흄 제어
습식 및 건식 환경 모두 적용 가능
FF–1

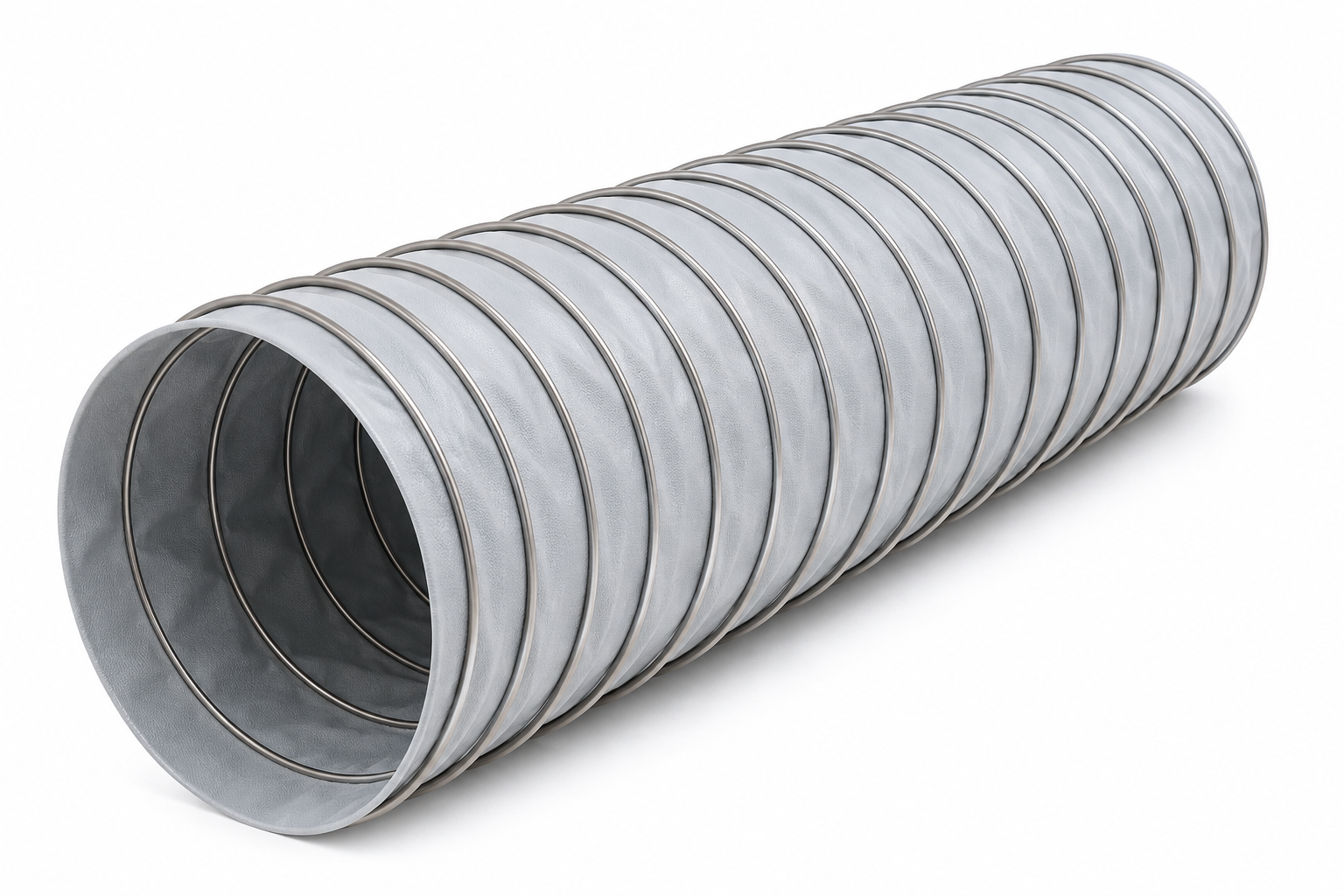

FLUOFLEX FF-1
가볍고 강한 PTFE 적층 덕트
교차 패턴으로 적층한 PTFE 필름과 SUS 304 스파이럴 구조가 뛰어난 360° 인열강도와 밀폐 성능을 제공합니다.
제품 특징
- 01핀홀이 없는 비다공성 구조
- 02UV·습기·부식에 강한 내구성
- 03습식·건식 공정 모두 사용

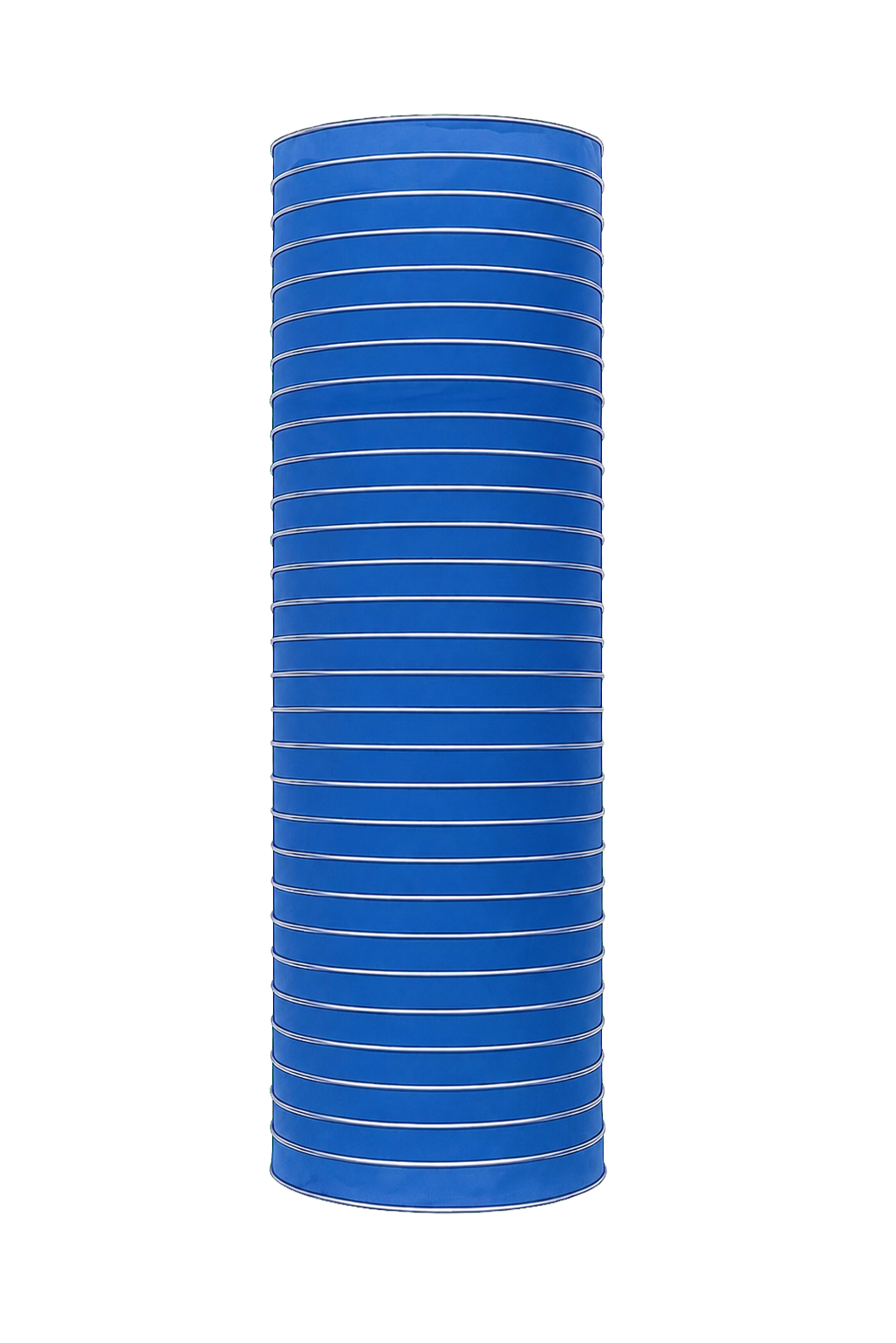

- 04색상·두께 맞춤 제작 가능
소재 구조
덕트 몸체0.075 mm 또는 0.1 mm PTFE 적층 필름
스파이럴 클립SUS 304 메탈편, W 8 mm × T 0.4 mm
코어 와이어SUS 304, Ø 0.8~1.0 mm
PDFFluoFlex Product Catalog
FF–2

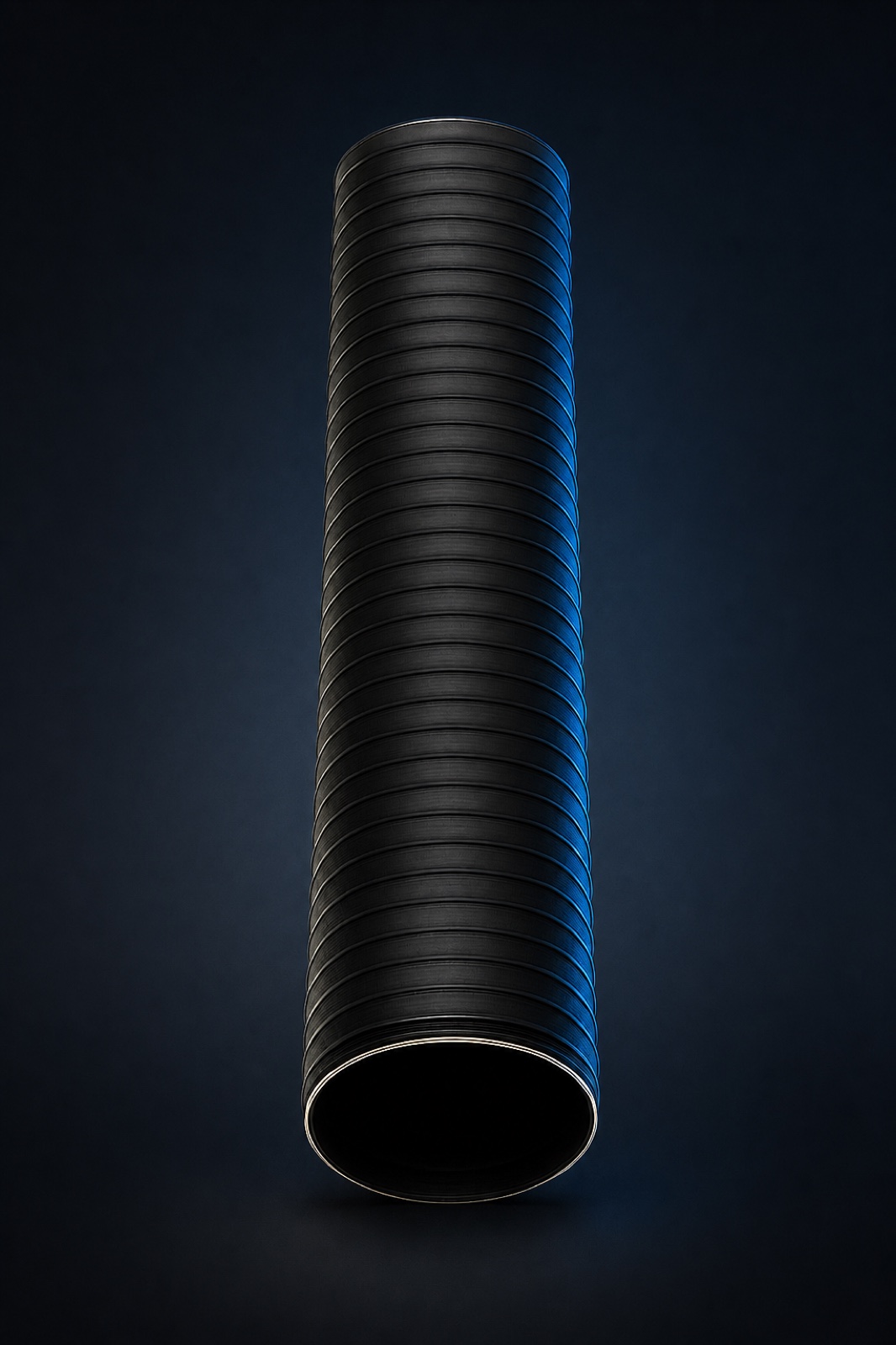

FLUOFLEX FF-2
클린룸을 위한 이중 PTFE 구조
내·외측 PTFE 적층 필름과 내부 SUS 304 코일로 구성되어 화학 공정과 반도체 제조 환경에 필요한 내화학성·밀폐성·시공성을 제공합니다.
제품 특징
- 01내·외측 100% PTFE 적층 필름
- 02개별 5~10 mil 두께 조정 가능
- 03양압·음압 환경 모두 적용
- 04커프·플랜지 맞춤 부착 가능
검증된 내구 성능
내화학성
황산·불산·암모니아수 168시간 침지 PASS
난연성
UL94:2013 / V-0
내진동
100,000회 이상 임의 진동 PASS
시공성
90° 이상 굽힘 PASS
SPECIFICATIONS & CUSTOM
현장 조건에 맞춘 규격과 연결 방식
표준 원형 규격부터 사각 덕트, 어댑터, 클램프, 연장 실까지 설치 환경에 맞춰 구성합니다.

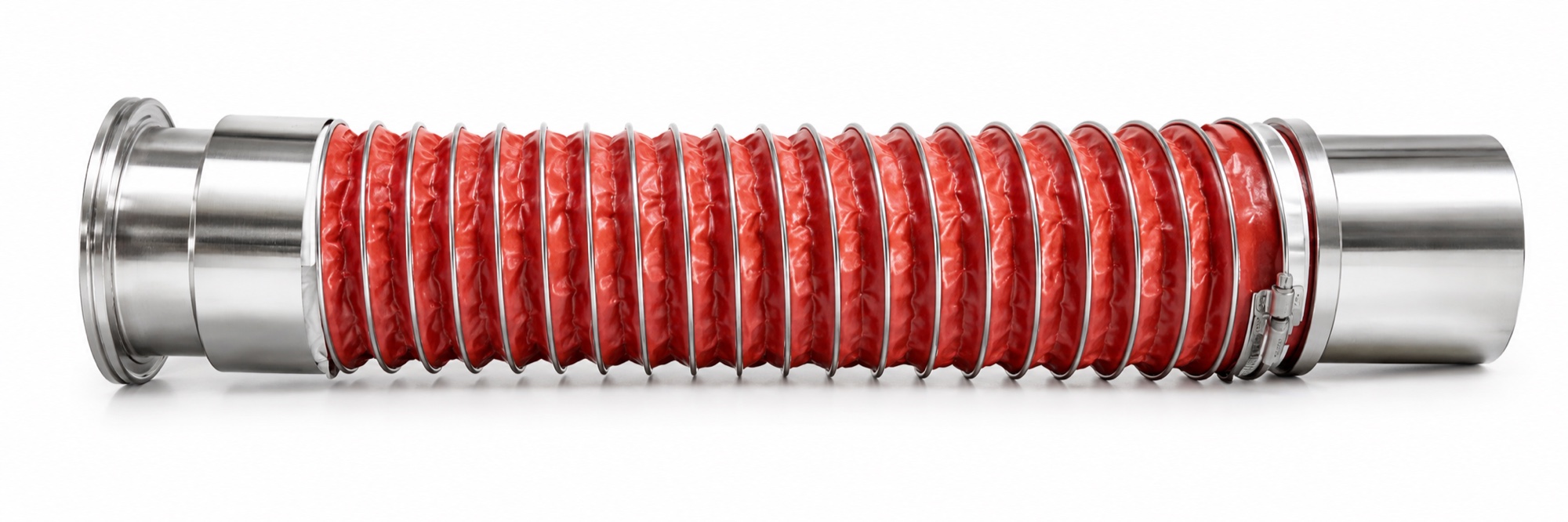

DUCT + PTFE SEAL + ADAPTER + BAND CLAMPASSEMBLED UNIT
덕트부터 연결 부품까지 하나의 조립품으로
FluoFlex 덕트에 PTFE 연장 실, 어댑터, 밴드 클램프를 조립한 상태로 공급할 수 있습니다. 현장 설치 시간을 줄이고 연결부의 밀폐 성능을 안정적으로 유지합니다.
3″4″5″6″8″
함께 공급하는 연결 부품

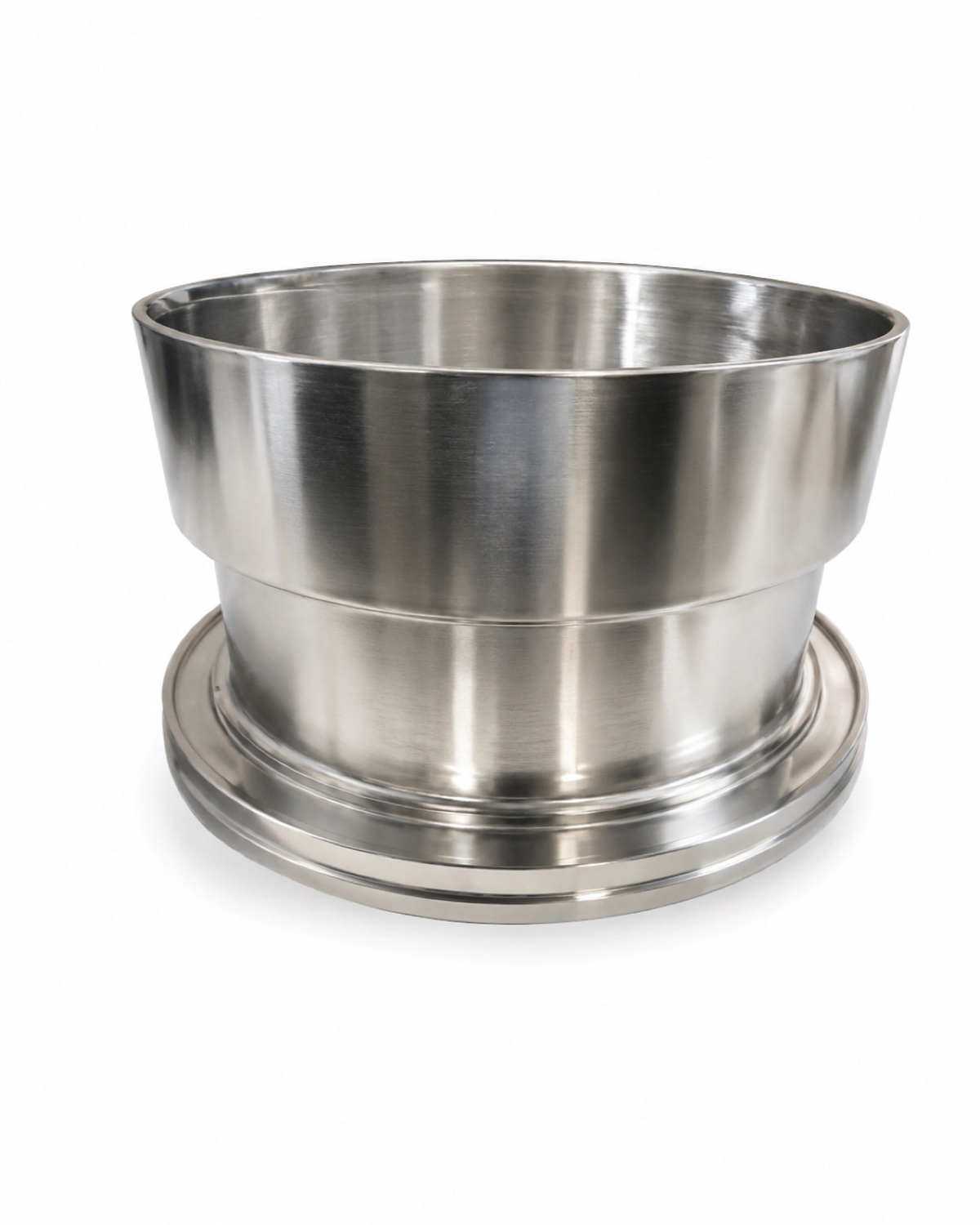

덕트 어댑터
설비 배관과 연결하는 SUS 304 소켓형 어댑터

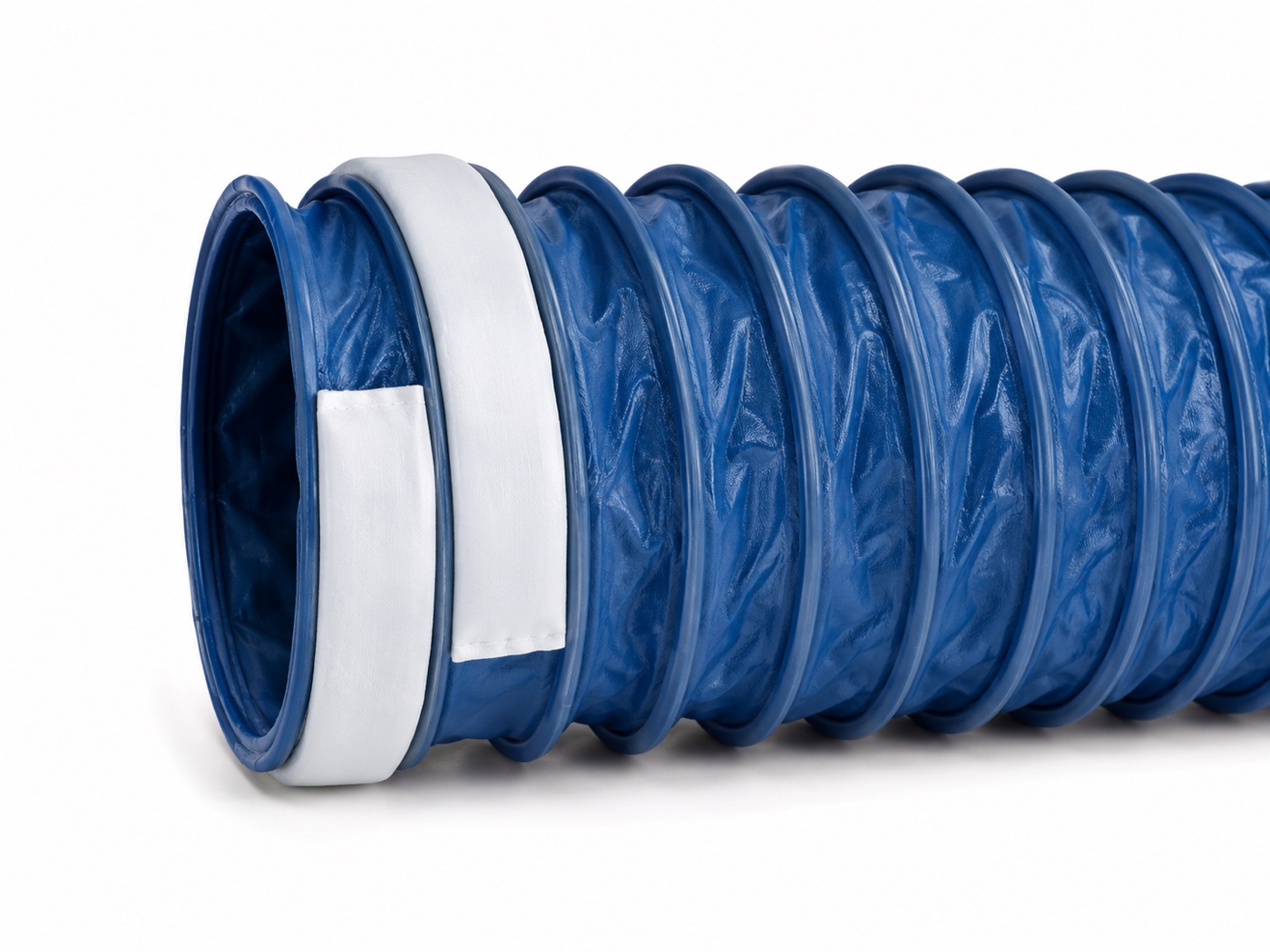

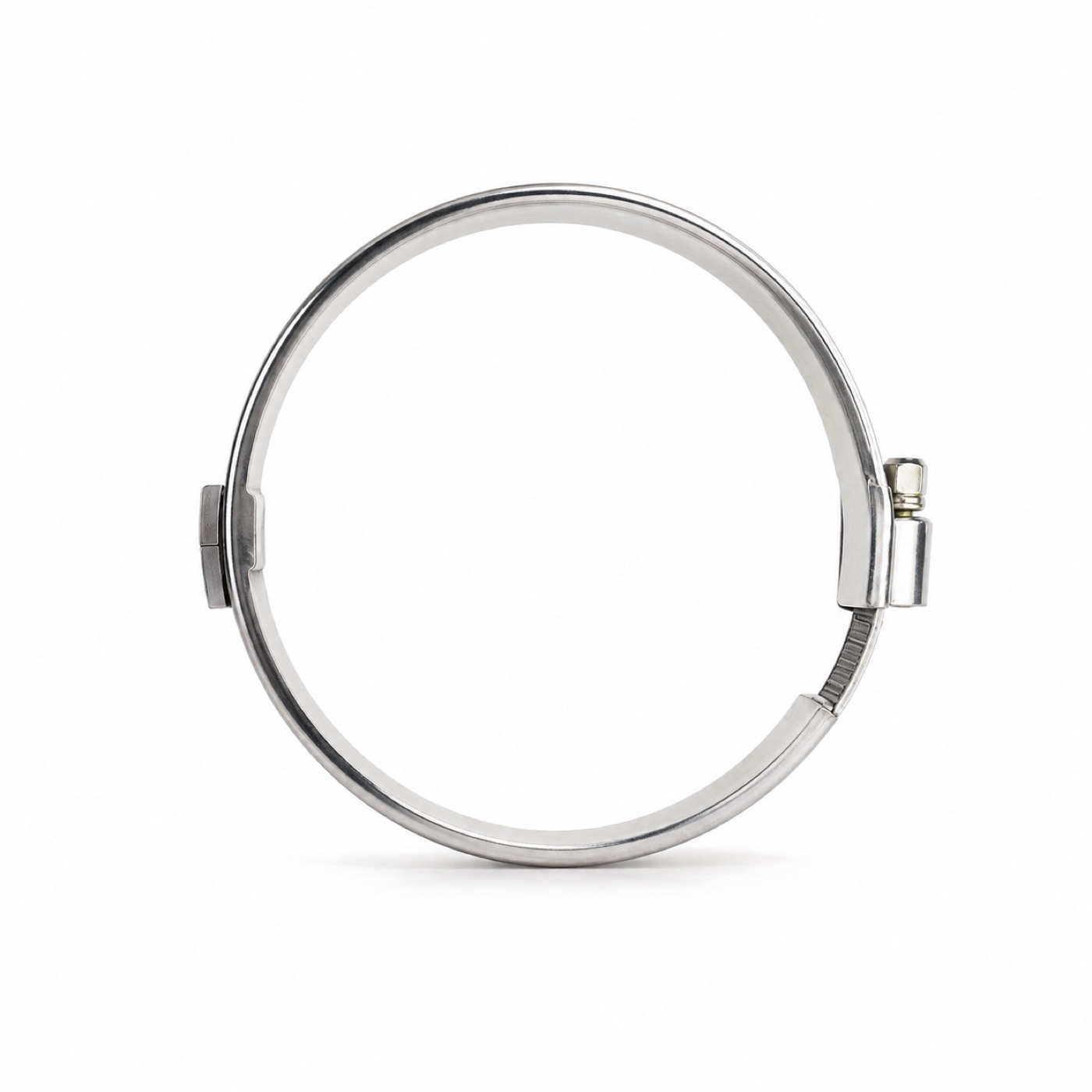

PTFE 연장 실·클램프
덕트와 어댑터 사이를 밀폐하고 안정적으로 체결

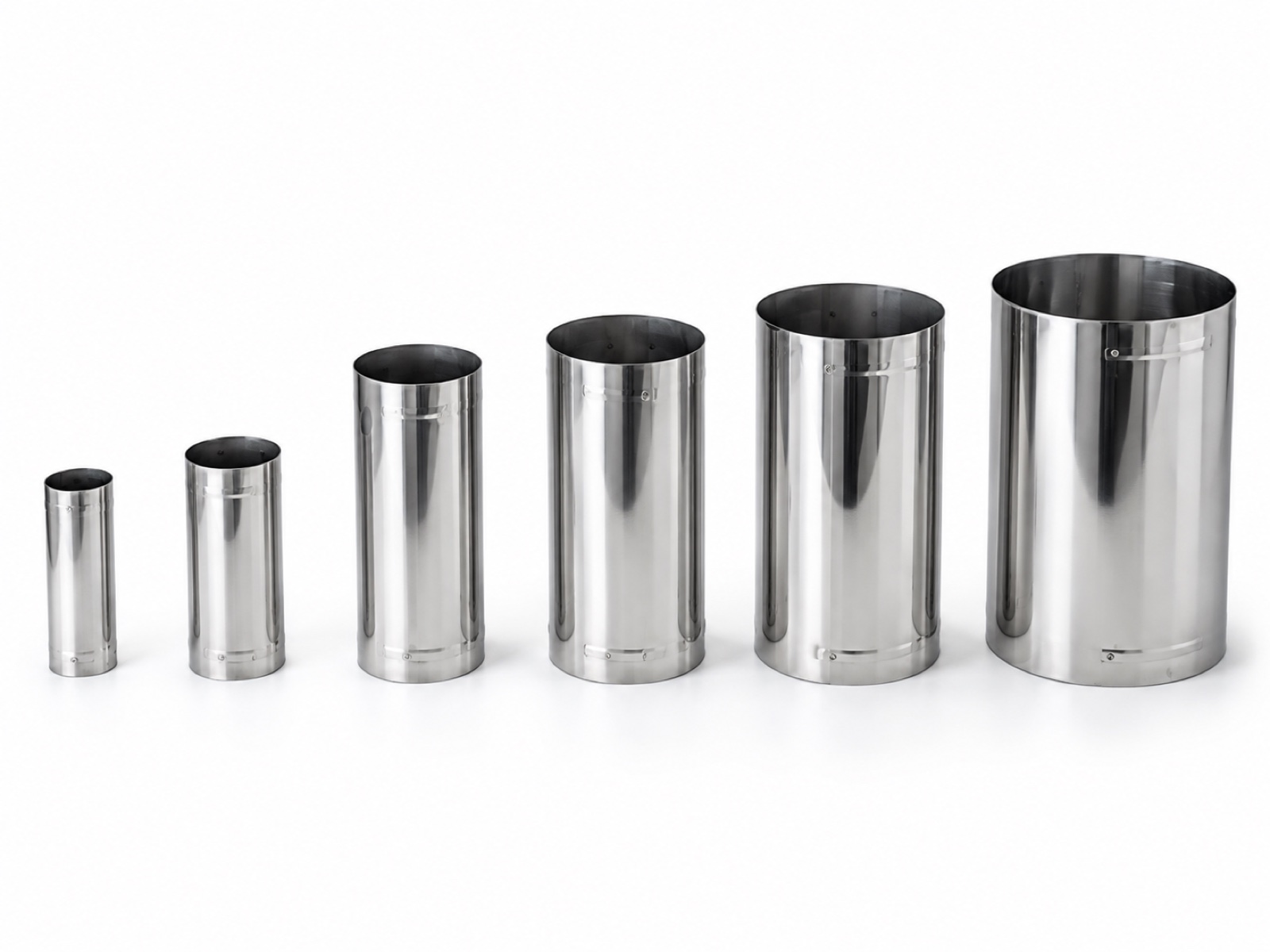

조인트 파이프
2~8 inch 다양한 구경의 덕트를 연결
사용 환경에 맞춘 다양한 베리에이션

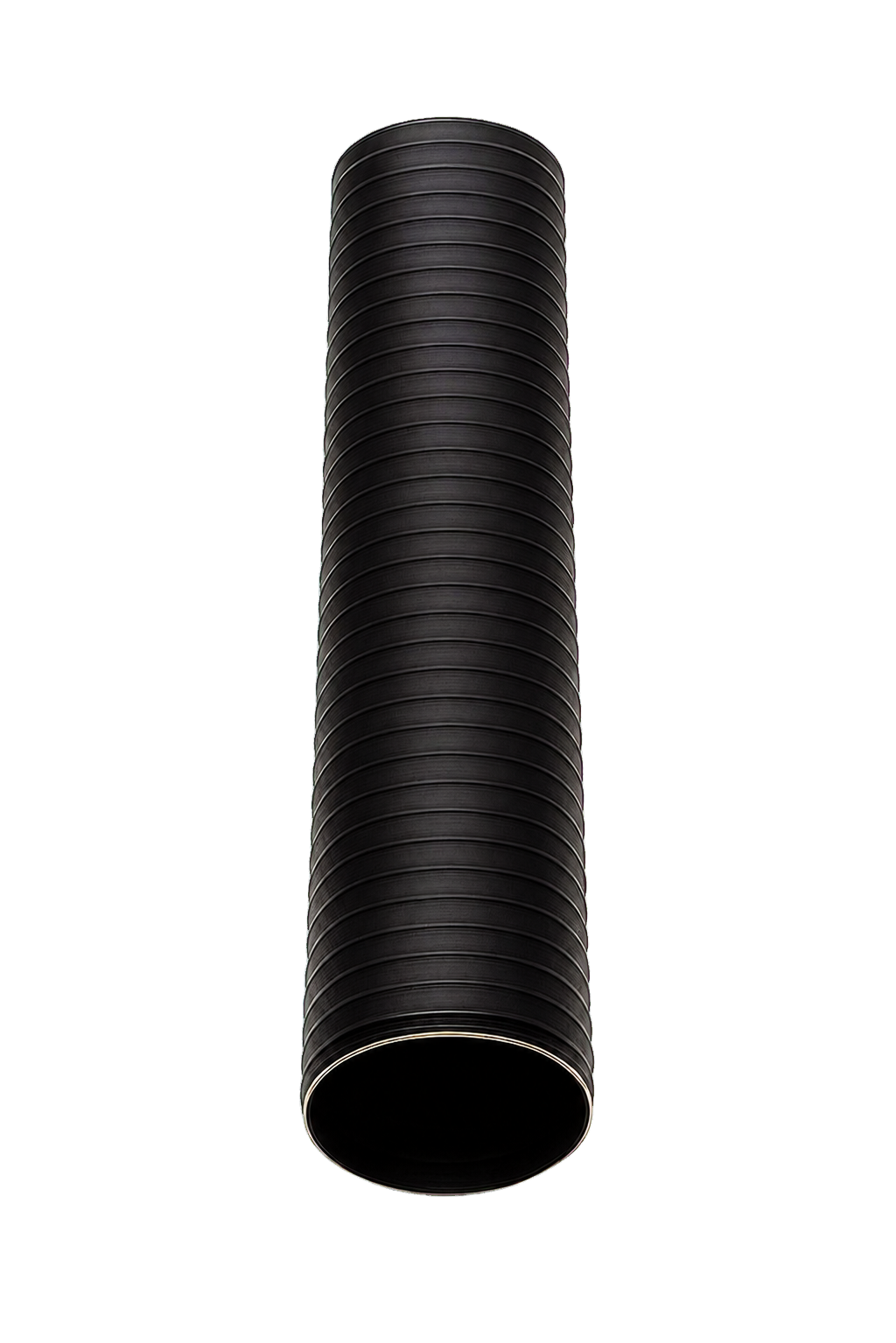

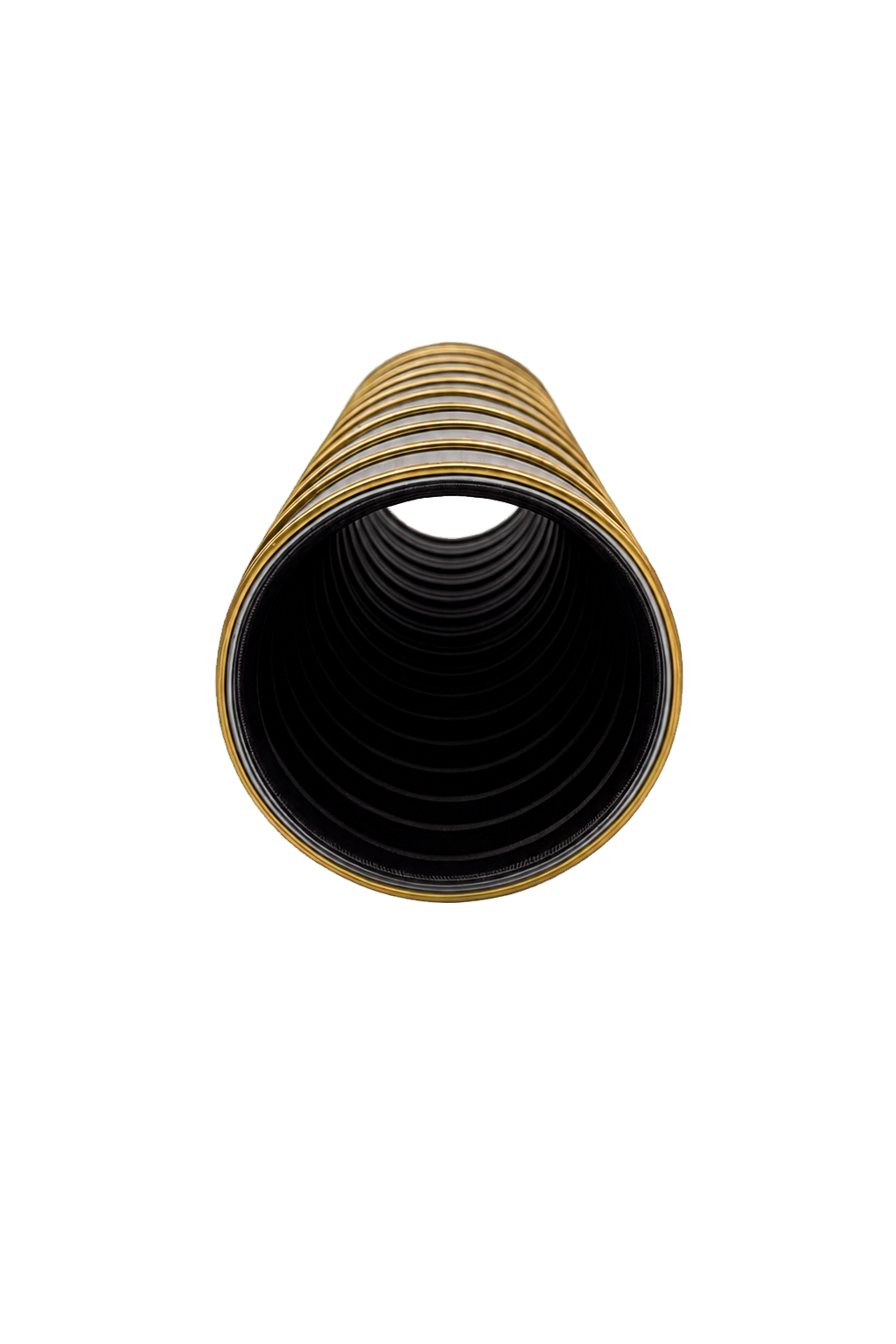

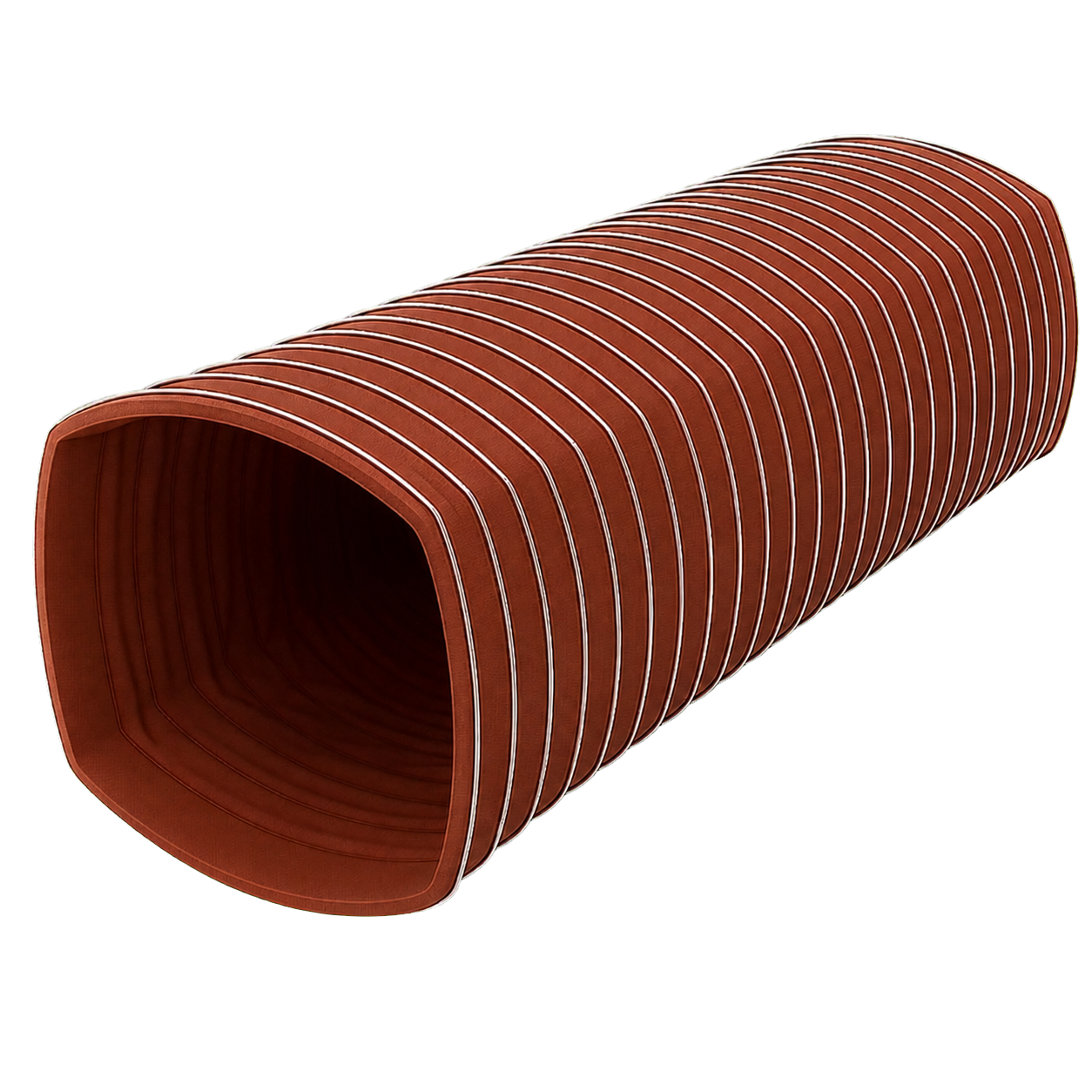

원형·사각형, 내·외측 추가 라미네이션, 매끄러운 내부
※ 정확한 규격은 사용 온도, 화학물질, 압력, 설치 구간을 확인한 후 제안합니다.
CONTACT
현장 조건을 알려주세요
사용 환경과 필요한 규격을 보내주시면 적합한 FluoFlex 구성과 제작 가능 여부를 안내해 드립니다.
